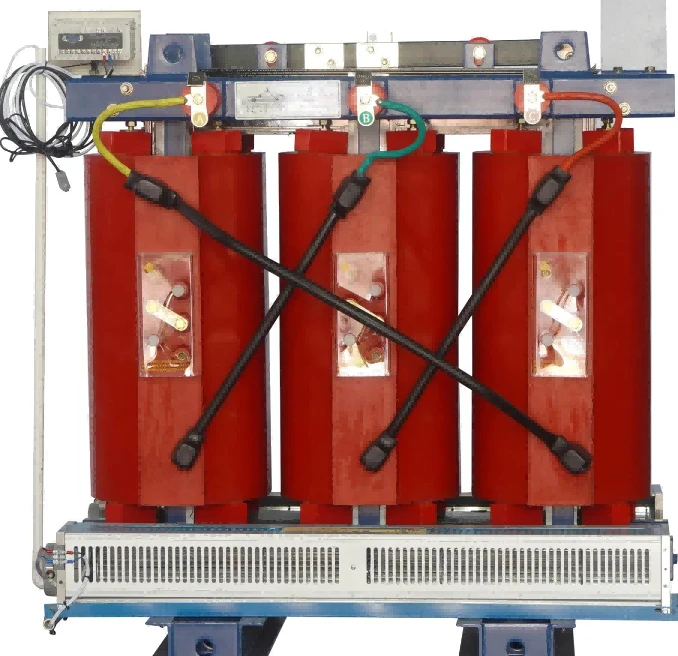

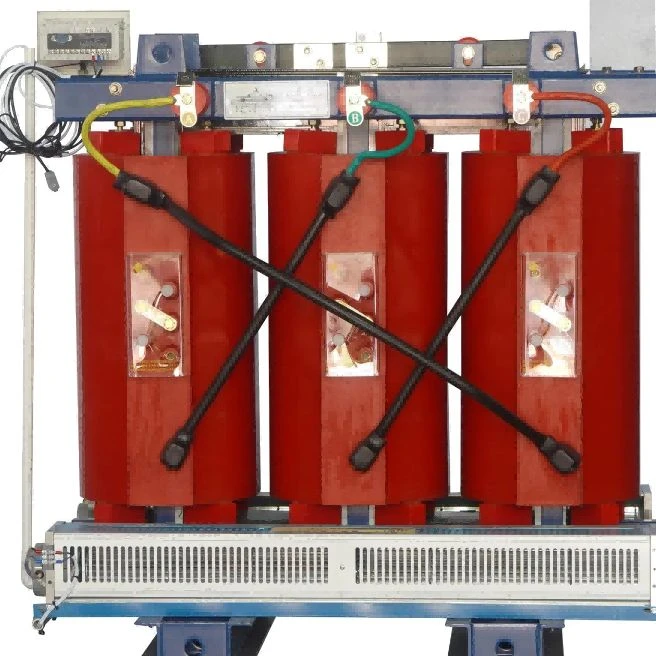

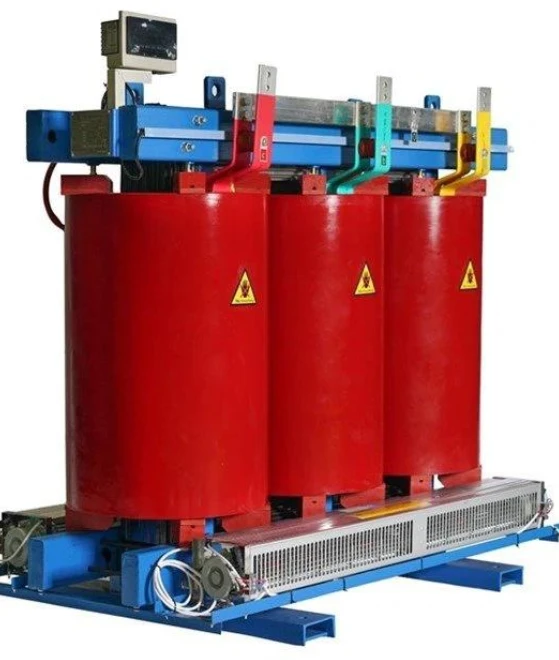

שנאי 750 Kva סוג יבש

השנאי היבש 750kVA נבחר בדרך כלל עבור מערכות הפצה פנימיות שבהן נדרשת אספקת חשמל בקיבולת בינונית למתקנים תעשייתיים ומסחריים. יישומים אופייניים כוללים מפעלי ייצור, בנייני משרדים, בתי חולים, מרכזי נתונים ופרויקטים אחרים עם חדרי חשמל ייעודיים.

במתקנים רבים, קיבולת השנאי נקבעת על ידי יותר מדרישת ההספק הנוכחית. מאפייני הציוד, לוחות זמנים תפעוליים, הרחבת עומס עתידית ושטח התקנה פנוי נסקרים גם בשלב הבחירה.

שימוש בבידוד יצוק שרף אפוקסי במקום בידוד נוזלי, שנאי זה מונע את החששות של דליפת שמן הקשורים בדרך כלל ליחידות טבולות בשמן. מבנה הבידוד המוצק מפחית גם את עבודות התחזוקה השוטפות הקשורות לבדיקת והחלפת שמן.

עבור שנאי 750kVA יבש, יש לאשר פרמטרים חשמליים כגון יחס מתח, תדר, מתח עכבה וקבוצת חיבור לפני הייצור. פרטים אלו משפיעים ישירות על עיצוב הפיתול, ביצועי הטמפרטורה והתאימות לרשת ההפצה של הלקוח.

תהליך יציקת שרף אפוקסי בוואקום מיושם לאחר ייצור סליל. במקום פשוט לכסות את פני השטח המתפתלים, השרף חודר למרווחי בידוד ויוצר מבנה מוצק קומפקטי לאחר ריפוי. שליטה בלחץ הוואקום, מצב השרף וטמפרטורת הריפוי חשובה בשלב זה.

עבור יישומים הדורשים ניטור מצב הפעלה, ניתן להתקין חיישני טמפרטורה PT100 על שלבי פיתול. נתוני טמפרטורה שנאספים במהלך הפעולה יכולים לעזור לצוות התחזוקה לזהות שינויי טמפרטורה חריגים בשלב מוקדם.

הייצור מתחיל בבדיקת חומר נכנס. יריעות פלדת סיליקון, מוליכים נחושת, תרכובות שרף אפוקסי וחומרי בידוד נבדקים לפני הכניסה לבית המלאכה.

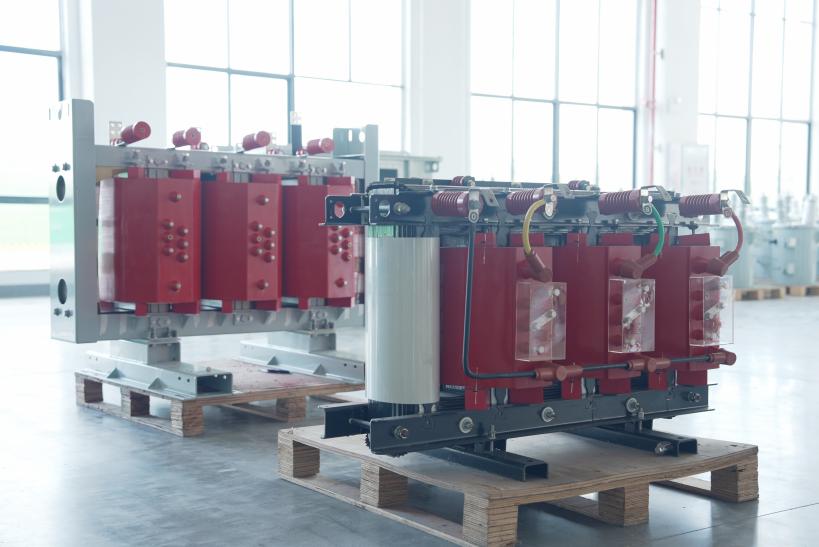

לאחר אישור החומר, תהליך הייצור ממשיך עם הרכבת הליבה, ייצור סליל, טיפול בידוד והרכבה סופית. לכל שלב יש דרישות בקרה משלו מכיוון שהביצועים החשמליים תלויים בדיוק של שלבי ייצור מרובים.

יציקת ואקום היא חלק קריטי בייצור שנאים מסוג יבש. טכנאים עוקבים אחר טמפרטורת השרף, תנאי הוואקום וזמן הריפוי במהלך התהליך כדי לשמור על עקביות הבידוד בכל המבנה המתפתל.

לפני המשלוח, שנאים מוגמרים עוברים בדיקות במפעל. פריטי בדיקה סטנדרטיים כוללים התנגדות בידוד, התנגדות פיתול, יחס מתח, עמידה דיאלקטרית ועליית טמפרטורה.

תוצאות הבדיקה נרשמות יחד עם מסמכי ייצור למעקב איכות ובדיקת לקוחות.
